Saya akan sharing bagaimana cara merakit rangkaian lampu led 12 volt agar bisa terpasang pada kendaraan bermotor atau digunakan sebagai aksesoris lainnya seperti di rumah, PC, lampu emergency dan yang lainnya.
 |

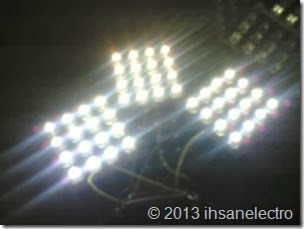

| Rangkaian lampu led/ caratekno.com |
Jika anda tertarik untuk membuat lampu led jenis HPL (High Power LED) Luxeon 3 Watt, silahkan baca ini juga:
Cahaya Super dari lampu LED Super Terang jenis Led HPL Luxeon
Merubah adaptor USB menjadi Lampu LED bisa untuk lampu belajar
Persiapan bahan dan alat
- Lampu led jenis strawhat (pendar 120 derajat) secukupnya
- Papan PCB Matrix (yang lubangnya banyak siap pakai)
- Kabel
- Solder dan timah
- Resistor 50 ohm 1/4 watt
Perhatikan rangkaian lampu led 12 volt berikut ini:
Arus konstan yang dibutuhkan sebuah led kisaran 0.020 – 0.025 Ampere atau setara 20 – 25 mA, dipasang secara rangkaian seri seperti gambar di atas, Setelah melakukan perhitungan untuk mencari nilai resistor didapatkan nilai 47 - 50 ohm, dengan rumus sebagai berikut:
Keterangan:
| R | Resistor |
| VS | Tegangan sumber |
| VL | Tegangan LED |
| I | Arus Led |
| 3 | Jumlah LED |
Nah, gampang bukan untuk melihat angka Resitor sesuai kebutuhan LED, nilai 3 bisa disesuaikan dengan jumlah lednya. Apabila hasil nilai perkalian VLx3 ternyata terlampau lebih besar dari pada VS makan nilai 3 harus dikurangi lagi.
Bagi rekan Tekno yang masih awam tentang seluk beluk dan macam-macam led bisa dilihat pada artikel ini:
Belajar Mengenal Jenis-jenis Lampu Led dan Prinsip Kerjanya
Jika anda membutuhkan lampu led komponen mulai dari strawhat, sorot, superflux, lampu luxeon, hpl, lensa, driver, led smd, dan led flexibel bisa liat price listnya anekalaris atau cek stoknya disini juga
Selamat malam.
ReplyDeleteSaya mau nanya nih. Klau misalnya rangkaiannya mau diberi potensio (buat atur terang gelap ) itu gimana ?
@jimmy limando bisa.. resistornya diganti potensio 3 kaki.... kaki tengah potensio disambung ke salah satu kaki potensio, dan kaki satu sendiri pasang sebagai pengganti resistor seprti di gambar
ReplyDelete@Topjitu maaf. saya kurang mengerti tentang kaki2 potensio nya.begitu juga dengan sambungan kabel kabel nya ?
ReplyDeleteapakah untuk potensio nya sendiri ada tipe tipe tertentu
@jimmy limando potensiometernya bisa gunakan jenis trimpot yang lebih kecil (nilai 5Kohm - 10Kohm)
ReplyDelete@Topjituterus sambungan kabel nya gimana ya ?
ReplyDeleteKalau menurut pemikiran saya
Kabel + dari btrai sambung ke kaki 1, lalu sambung kaki 2 ke kaki 3 dengan kabel jumper, lalu kaki 3 sambung ke - led ?
Mungkin ada yang salah, maklum masih belajar, hehehe
Mohon dikoreksi
@jimmy limando ya bisa seperti itu
ReplyDeleteKalo pake lampu led 2v sebanyal 6 buah, apakah harus tetap pakai resistor?
ReplyDeleteLED strawhat cpt mati. mending superflux.
ReplyDelete@Anonymous
ReplyDeletestrawhat ada yang superbright kok, yang biasa cepat mati
@Jhony Clin
disesuaikan saja dengan vcc sumber
Mau tanya itukan pake 3led12V dan resistor 50ohm, itu tenaga sumbernya brp V ya?, trus itu tenaga sumbernya colok listrik pake adapter atau pake baterai?, masi belajar rakit2 led pake baterai2 kecil, mohon pencerahannya :)
ReplyDeletegan saya mau nanya, misalnya saya mau buat rangkaian led pakai batre 9v dan 2 led putih, kira2 bagaimana cara mengetahui berapa watt resistor yang harus saya gunakan?
ReplyDeleteTerimakasih infonya sangat bermanfaat :)
ReplyDeleteartikelnya mantap
ReplyDeletenyimak :)
ReplyDeletethanks agan infonya :)
ReplyDelete@Anonymous
ReplyDeleteitu tegangan input 12volt
@Abdul Ghofar
Silahkan, trm kash
@Anonymous
rumusnya sudah tertulis di atas ya... angka tiga di ganti dengan berap jumlah lednya
om kalo mau konsultasi itung2an led bisa gak? kalo boleh saya mau belajar dong soalnya kurang paham sama penjelasan di atas maklum saya newbie.. kalo boleh minta contactnya.. thanks
ReplyDeletesilahkan tanyakan disini saja. InsyaAllah saya balas
Deletegan kalo mke super brigh 20 watt d aki 12v apa ajh yg perlu d tambah karena 20w setau saya harua dengan 22volt ttims
